Hệ khung xương quyết định 50% tuổi thọ sàn tre ngoài trời: Hướng dẫn chọn Substrate chuẩn cho Kiến trúc sư và Chủ đầu tư Công trình Xanh

Ali Việt Nam  |  Bamboo’Ali – Chuyên gia Vật liệu Xanh hơn 15 năm kinh nghiệm

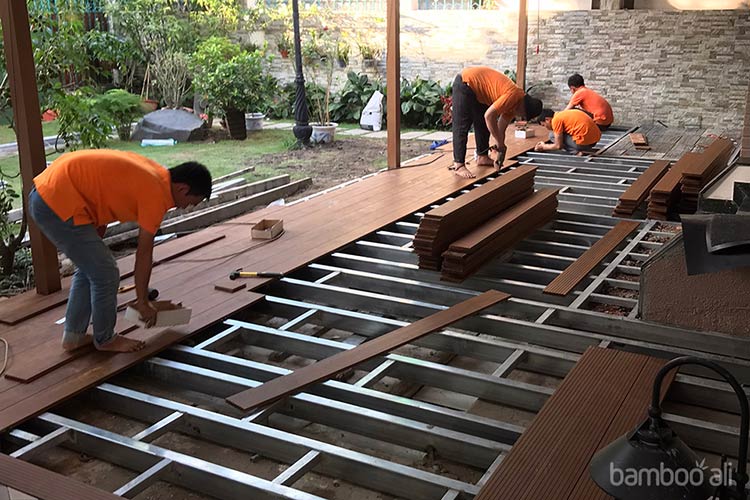

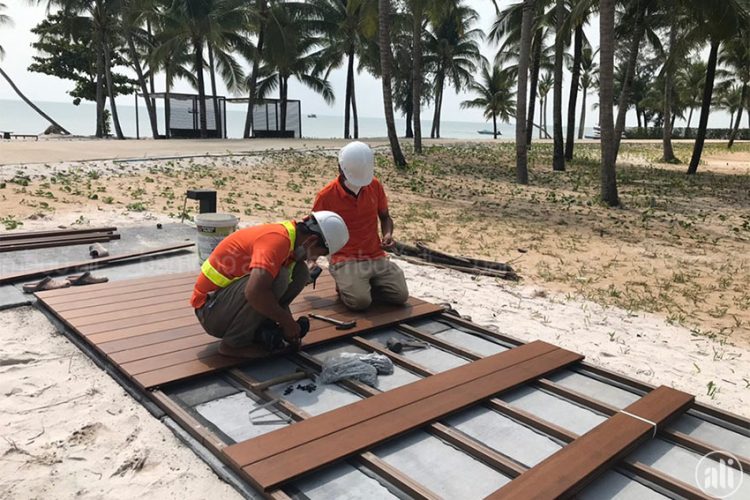

1. Tại sao hệ khung xương quan trọng hơn bạn nghĩ?

Trong thực tế thiết kế và thi công tại Việt Nam, có một nghịch lý phổ biến: sự chú ý dành cho bề mặt hoàn thiện của sàn ngoài trời – loại gỗ, màu sắc, vân thớ – thường chiếm tới 90% thời gian thảo luận trong các cuộc họp dự án. Trong khi đó, hệ thống khung xương (substrate) bên dưới – thứ thực sự quyết định tuổi thọ tổng thể – lại thường bị bỏ qua như một hạng mục thi công thứ yếu.

Phân tích kỹ thuật từ các công trình sàn ngoài trời có tuổi thọ trên 20 năm cho thấy một kết luận đáng chú ý: hệ khung xương đóng vai trò quyết định đến 50% tổng tuổi thọ và sự ổn định của toàn bộ hệ thống sàn [1]. Nói cách khác, bạn có thể đầu tư vào dòng sàn tre cao cấp nhất thị trường, nhưng nếu hệ khung xương bên dưới không đạt chuẩn, tất cả sẽ sụp đổ chỉ sau một vài mùa mưa nắng.

Bài viết này được viết dành cho kiến trúc sư và chủ đầu tư công trình xanh – những người cần đưa ra quyết định kỹ thuật chính xác ngay từ giai đoạn thiết kế, thay vì phải xử lý hậu quả tốn kém về sau.

2. Bản chất cơ lý của sàn tre ép khối ngoài trời và áp lực lên substrate

Để hiểu tại sao hệ khung xương cho sàn tre lại đòi hỏi tiêu chuẩn cao hơn sàn nhựa thông thường, chúng ta cần nhìn vào bản chất vật liệu.

Sàn tre ngoài trời cao cấp được sản xuất qua công nghệ nén nhiệt (Thermo-Density hay Fused Bamboo). Quá trình này xử lý các nan tre ở nhiệt độ trên 200°C để loại bỏ đường và tinh bột – nguồn gốc gây mối mọt – sau đó nén dưới áp lực cực cao, tạo ra tấm ván có mật độ khối lên đến 1.150 – 1.200 kg/m³. Độ cứng đạt trên 3000 lb theo thang Janka, vượt trội so với nhiều loại gỗ nhóm I truyền thống [3].

Chính những đặc tính vượt trội này lại tạo ra hai áp lực đặc thù lên hệ khung xương mà kiến trúc sư cần nắm rõ:

• Trọng lượng bản thân lớn: Mật độ 1.150 – 1.200 kg/m³ khiến hệ sàn tre tạo ra áp lực tĩnh liên tục lên thanh đà, đòi hỏi khung xương phải có tiết diện và độ cứng vững tương xứng.
• Ứng suất nhiệt nội tại: Dù tre ép khối có độ ổn định kích thước cao hơn gỗ tự nhiên, vật liệu vẫn chịu sự co giãn vi mô dưới tác động của bức xạ UV và biến động độ ẩm [3]. Hệ khung xương vừa phải đủ cứng để chống biến dạng, vừa phải đủ linh hoạt thông qua hệ chốt để giải phóng ứng suất – đây là một bài toán kỹ thuật tinh tế.

Bảng 1. So sánh đặc tính cơ lý các loại vật liệu sàn ngoài trời

Đặc tính cơ lý	Sàn Tre Ép Khối	Gỗ Tự nhiên Nhóm I	Gỗ Nhựa (WPC)
Tỷ trọng (kg/m³)	1.150 – 1.200	850 – 1.050	900 – 1.100
Độ bền uốn (MPa)	> 80	50 – 65	20 – 30
Độ hút nước (24h)	< 1%	5 – 12%	1 – 3%
Khả năng chống cháy	Class Bfl-s1	Class B / C	Class C / D

Sự khác biệt về chỉ số cơ lý này lý giải tại sao một hệ khung xương thiết kế cho sàn gỗ nhựa (WPC) không thể áp dụng máy móc cho sàn tre [1]. Nếu hệ khung không đủ cứng, sàn tre với mật độ cao sẽ dễ dàng làm cong hoặc vặn xoắn thanh đà, dẫn đến mặt sàn bị gồ ghề sau chỉ 1 – 2 mùa mưa nắng.

3. Phân loại và đánh giá vật liệu khung xương

Việc chọn vật liệu khung xương phải dựa trên phân tích tương quan giữa ba yếu tố: môi trường lắp đặt, ngân sách và tuổi thọ thiết kế công trình. Dưới đây là đánh giá chuyên sâu từng loại vật liệu.

3.1 Thép hộp mạ kẽm (Galvanized Steel)

Thép hộp mạ kẽm là lựa chọn phổ biến nhất nhờ tính kinh tế và khả năng thi công linh hoạt bằng phương pháp hàn [2]. Tuy nhiên, không phải loại thép mạ kẽm nào cũng đạt chuẩn cho môi trường ngoài trời khắc nghiệt tại Việt Nam.

Đối với các công trình có tuổi thọ thiết kế trên 15 năm, tiêu chuẩn G90 (lớp mạ kẽm dày 0,9 oz/ft²) là yêu cầu bắt buộc [5]. Thép mạ kẽm phổ thông trên thị trường thường chỉ đạt mức G60 hoặc thấp hơn – vốn chỉ phù hợp cho nội thất hoặc khu vực có mái che.

Điểm yếu chí tử của hệ khung thép là các mối hàn. Nhiệt độ cao khi hàn làm cháy lớp kẽm bảo vệ, tạo điều kiện cho quá trình oxy hóa khởi phát ngay từ bên trong lõi thép [4]. Đây là nguyên nhân của nhiều sự cố sàn sau 5 – 7 năm sử dụng.

3.2 Nhôm định hình (Aluminum Profiles)

Nhôm định hình (alloy 6063-T5) luôn được đánh giá là giải pháp tối ưu nhất cho sàn tre cao cấp [6]. Vật liệu này không rỉ sét, có khả năng tự hình thành lớp oxit bảo vệ bền vững, và hoàn toàn không bị ảnh hưởng bởi nồng độ ion clorua trong muối biển tại các dự án ven biển.

Hệ thống khung nhôm chuyên dụng mang lại ba lợi ích vượt trội:

• Độ chính xác tuyệt đối: Các thanh nhôm đùn ép với sai số cực thấp, đảm bảo mặt phẳng sàn hoàn hảo ngay từ khi lắp đặt [7].
• Khả năng thoát nhiệt: Hệ số dẫn nhiệt cao giúp tản nhiệt nhanh cho hệ sàn dưới nắng nóng, bảo vệ cấu trúc cell của tre.
• Tuổi thọ 30 – 50 năm: Với bảo trì gần như bằng không, đây là lựa chọn tiết kiệm nhất khi tính theo chi phí vòng đời.

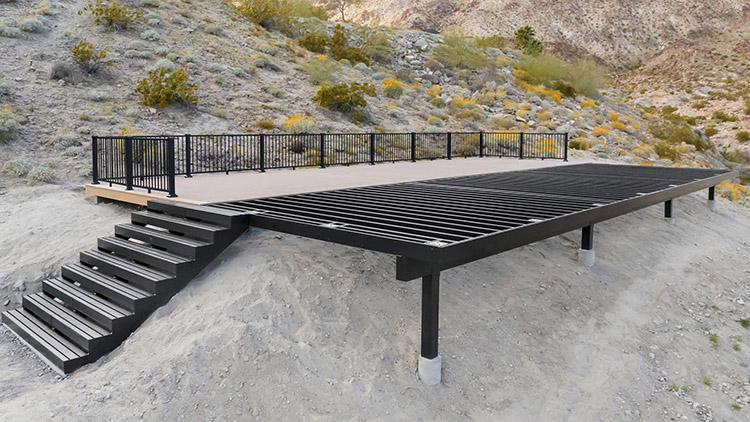

Khung nhôm định hình được đánh giá là giải pháp tối ưu nhất cho sàn tre cao cấp

3.3 Thép không gỉ (Stainless Steel)

Inox 304 và 316 là lựa chọn “vĩnh cửu” nhưng đi kèm chi phí vật tư và thi công rất cao [9]. Inox 316 chứa 2 – 3% Molypden, cung cấp khả năng chống ăn mòn hóa học đặc biệt trong môi trường axit hoặc nước biển [10]. Đối với sàn du thuyền hoặc sàn sát mép nước hồ bơi sử dụng muối điện phân, inox 316 là giải pháp duy nhất đảm bảo khung xương không bị phá hủy. Tuy nhiên, inox 316 có giá thành rất cao và nguồn cung hạn chế, không sẵn có trên thị trường như loại inox 304.

3.4 Khung xương bằng tre ép khối

Việc sử dụng thanh đà bằng tre nén khối (Thermo-Density joist) được các thương hiệu lớn ở Châu Âu như MOSO khuyến nghị [11]. Sự đồng nhất về hệ số giãn nở nhiệt giữa ván sàn và khung xương giúp giảm thiểu tối đa sự xê dịch của các chốt liên kết. Tuy nhiên, xương gỗ/tre tuyệt đối không được tiếp xúc trực tiếp với đất hoặc ngâm trong nước thường xuyên [3]. Tuy nhiên, cũng như gỗ tự nhiên, thanh đà tre ép khối có thể bị phân huỷ trong môi trường ngập nước kéo dài, cần cân nhắc tuỳ vào môi trường lắp đặt.

Bảng 2. So sánh vật liệu substrate theo các tiêu chí quyết định

Vật liệu	Chi phí ban đầu	Tuổi thọ (năm)	Bảo trì	Tái chế
Thép mạ kẽm G90	Thấp	15 – 20	Cao (sơn định kỳ)	100%
Nhôm định hình	Trung bình	30 – 50	Rất thấp	100%
Inox 304 / 316	Rất cao	> 50	Không cần	100%
Tre ép khối	Trung bình	20 – 25	Trung bình	Phân hủy sinh học

4. Tiêu chuẩn hình học và kỹ thuật lắp đặt chuẩn

Hệ khung xương không chỉ là vật liệu – nó là một cấu trúc kỹ thuật phải tuân thủ các thông số hình học nghiêm ngặt. Đây là phần mà ngay cả nhiều kiến trúc sư kinh nghiệm cũng còn bỡ ngỡ.

4.1 Quy tắc khoảng cách xương tối đa 462,5mm

Khoảng cách tim-tim (center-to-center) giữa hai thanh đà là thông số quan trọng nhất. Đối với sàn tre tiêu chuẩn dài 1.850mm, khoảng cách bắt buộc tối đa là 462,5mm (tính bằng: 1.850mm / 4 khoảng = 462,5mm) [7].

Khoảng cách này đảm bảo hai điều kiện kỹ thuật thiết yếu:

1. Mỗi thanh ván được đỡ bởi 5 hàng xương, tối ưu hóa khả năng phân bổ tải trọng điểm lên toàn hệ khung [3].
2. Điểm nối đầu hai thanh ván luôn gặp nhau tại chính giữa bề mặt thanh đà – tuyệt đối không để điểm nối lơ lửng ngoài khung (unsupported butt joins) vì sẽ gây gãy mộng âm dương [7].

Đối với khu vực công cộng có tải trọng động lớn như lối đi trong resort hay khu thương mại, khoảng cách xương nên rút ngắn xuống 308 – 370mm (tương ứng với 1850/6 khoảng và 1850/5 khoảng) để tăng cường độ cứng vững [11].

4.2 Độ dốc thoát nước và cấu trúc cốt nền

Nước đọng là kẻ thù số một của mọi hệ sàn ngoài trời. Cốt nền bê tông bên dưới khung xương phải có độ dốc tối thiểu 1 – 2% [3]. Thanh đà nên lắp đặt cùng chiều với hướng dốc để không cản trở dòng chảy.

Khi thi công trên nền đất hoặc cát, cần chuẩn bị lớp nền thấm nước bằng cát và sỏi để tránh ngập úng dưới sàn. Đối với sàn trên mái hoặc ban công có chiều cao hạn chế, việc sử dụng chân đế điều chỉnh (adjustable pedestals) từ 35mm đến hơn 500mm là giải pháp hiện đại giúp tạo mặt phẳng lý tưởng mà vẫn đảm bảo thoát nước triệt để [3].

5. Thủy động lực học và thông gió dưới sàn

Đây là yếu tố thường bị bỏ qua nhất trong hồ sơ thiết kế, nhưng lại là chìa khóa của sự bền bỉ dài hạn. Một hệ khung xương kín đặc là “án tử” cho sàn tre ngoài trời.

5.1 Khoảng cách không khí (Air Cavity)

Kiến trúc sư cần đưa vào hồ sơ kỹ thuật các yêu cầu về khoảng trống thông tầng cụ thể như sau:

• Khoảng cách từ nền: Tối thiểu 70mm so với nền bê tông và 100mm so với nền đất hoặc mặt bằng không thoát nước nhanh [3].
• Khe hở chân tường: Luôn để lại khoảng trống ít nhất 20mm quanh các chướng ngại vật và chân tường để gió lưu thông xuyên phòng [4].
• Tránh bịt kín hai đầu: Sai lầm phổ biến là bịt kín các mặt bên của sàn bằng nẹp trang trí hoặc xây gạch bao quanh. Điều này tạo ra hiệu ứng “nhà kính” dưới sàn – nhiệt độ và độ ẩm tăng vọt, khiến ván sàn cong vênh hoặc nứt vỡ do ứng suất nhiệt [13].

5.2 Hiện tượng mao dẫn và bảo vệ điểm cắt

Nước có thể thấm vào lõi tre qua các đầu cắt (cross-cut ends) bằng hiện tượng mao dẫn nhanh hơn nhiều lần so với bề mặt. Do đó, mọi điểm cắt trong quá trình thi công phải được quét lại bằng sáp hoặc dầu bảo quản chuyên dụng (Board End Sealer) [12]. Nếu bỏ qua bước này, các đầu thanh tre tại vị trí gối trên khung xương sẽ bị mục nát trước, làm mất khả năng giữ vít của toàn bộ hệ thống.

6. Ăn mòn điện hóa và hệ phụ kiện đồng bộ

Một hệ khung xương tốt có thể bị phá hủy bởi những con vít kém chất lượng. Sự tiếp xúc giữa hai kim loại có điện thế khác nhau trong môi trường ẩm sẽ gây ra ăn mòn điện hóa – một quá trình thầm lặng nhưng cực kỳ nguy hiểm.

Kiến trúc sư cần quy định rõ trong hồ sơ thiết kế kỹ thuật các yêu cầu về phụ kiện:

• Vít liên kết: Phải là thép không gỉ A2 (AISI 304) cho khung gỗ/nhôm; và inox 410 cho khung thép mạ kẽm (để đảm bảo độ cứng khi khoan xuyên thép) [4].
• Ke chốt liên kết (Clips): Sử dụng ke inox 304 có phủ sơn đen tĩnh điện để tăng tính thẩm mỹ và độ bền. Ke nhựa chỉ nên dùng cho khu vực ít biến động nhiệt [1].
• Số lượng chốt: Tiêu chuẩn là 16 – 24 chốt/m². Tại các vị trí nối đầu ván, bắt buộc dùng 2 chốt cho mỗi thanh ván để đảm bảo sự độc lập về co giãn [4].

7. Tối ưu chi phí vòng đời (LCC) và giá trị bền vững

Từ góc độ đầu tư, việc lựa chọn hệ khung xương nhôm định hình hoặc inox có thể làm tăng chi phí ban đầu thêm 20 – 30% so với tổng giá trị gói thầu sàn. Tuy nhiên, khi phân tích chi phí vòng đời trong 30 năm, đây lại là giải pháp tiết kiệm nhất.

Công thức chi phí vòng đời: LCC = C(đầu tư ban đầu) + C(bảo trì) + C(sửa chữa) + C(thanh lý) – S(giá trị thu hồi)

Trong đó:

• Chi phí bảo trì của khung thép mạ kẽm rất cao do phải sơn lại định kỳ và xử lý rỉ sét liên tục [5].
• Chi phí sửa chữa đối với hệ khung xương hỏng thường bao gồm cả dỡ bỏ và thay mới toàn bộ ván sàn (do các chốt liên kết đã rỉ sét không thể tháo rời), dẫn đến chi phí thay thế tương đương 100% giá trị lắp mới [14].
• Giá trị thu hồi của nhôm và inox rất cao, trong khi thép gỉ gần như không còn giá trị tái chế thực tế [8].

Về mặt chứng chỉ xanh (LEED/LOTUS), việc sử dụng khung xương bằng nhôm hoặc thép có hàm lượng tái chế trên 50% đóng góp trực tiếp vào điểm số hạng mục Material and Resources (MR) [15]. Đồng thời, tuổi thọ sản phẩm kéo dài giúp giảm lượng phát thải carbon tự thân (embodied carbon) trên mỗi năm sử dụng công trình – một tiêu chí ngày càng được chú trọng trong các đánh giá công trình xanh hiện đại.

8. Những sai lầm kinh điển cần tránh

Qua khảo sát nhiều công trình thất bại sau 3 – 5 năm sử dụng, có thể rút ra ba bài học thực tế quan trọng nhất:

Sai lầm 1: Hệ khung xương không đủ cao trên nền bê tông

Tại nhiều dự án biệt thự, để giữ cao độ bằng với sàn gạch trong nhà, kiến trúc sư thường cho hạ cốt nền rất ít, khiến thanh đà nằm gần như sát đất. Kết quả: nước mưa không thoát nhanh, rác và bụi tích tụ tạo thành lớp bùn ẩm ướt quanh khung xương – môi trường lý tưởng cho nấm mốc tấn công mặt dưới sàn [14]. Giải pháp: luôn yêu cầu hạ cốt nền tối thiểu 100mm để có không gian cho hệ khung và thông gió hiệu quả [4].

Sai lầm 2: Sử dụng vít thép thường để tiết kiệm chi phí

Nhiều nhà thầu sử dụng vít đen hoặc vít mạ kẽm thông thường. Chỉ sau một mùa mưa, các con vít này rỉ sét, nở ra và làm vỡ cấu trúc tại các điểm liên kết trên thanh đà. Sàn bắt đầu bị lỏng lẻo và phát ra tiếng kêu khi đi lại. Việc khắc phục gần như không thể nếu không dỡ bỏ toàn bộ [14].

Sai lầm 3: Bỏ qua thoát nước tầng mặt (Surface Drainage)

Kiến trúc sư thường tập trung vào thoát nước dưới sàn nhưng quên rằng nước đọng trên mặt sàn tre cũng gây hại. Lắp đặt sàn với độ dốc 1% không chỉ bảo vệ khung xương mà còn giúp mặt sàn nhanh khô, giảm trơn trượt và ngăn sự hình thành màng sinh học (rêu, tảo) [4].

9. Quy trình kiểm soát chất lượng (QC) cho kiến trúc sư giám sát

Kiến trúc sư cần yêu cầu đơn vị thi công thực hiện và nghiệm thu theo các bước sau để đảm bảo hệ substrate đạt chuẩn:

3. Nghiệm thu cốt nền: Kiểm tra độ dốc bằng máy thủy bình hoặc thước tầm. Đảm bảo mặt nền không có điểm lồi lõm gây đọng nước cục bộ.
4. Kiểm tra vật tư khung: Xác minh chứng chỉ CO/CQ của thép mạ kẽm (độ dày lớp mạ) hoặc mác nhôm. Kiểm tra kích thước thanh đà tối thiểu đạt 40x60mm [11].
5. Nghiệm thu hệ khung trước khi lát ván: Khoảng cách xương có đúng 462,5mm? Các mối hàn đã được sơn chống gỉ chưa? Thanh đà có được cố định chắc chắn xuống nền bằng vít nở inox không? Tại các điểm nối đầu ván đã có xương đôi chưa? [4]
6. Kiểm tra thông gió: Đảm bảo các khe hở quanh chu vi sàn không bị bịt kín bởi các hạng mục trang trí khác [11].

10. Kết luận và khuyến nghị chuyên môn

Đầu tư vào một hệ khung xương chuẩn mực là quyết định mang tính chiến lược nhất để bảo vệ giá trị công trình sàn tre ngoài trời. Hệ khung xương không chỉ chịu trách nhiệm về mặt kết cấu mà còn là hệ thống điều hòa nhiệt-ẩm, bảo vệ sàn tre khỏi những tác nhân hủy hoại thầm lặng từ môi trường.

Khuyến nghị theo từng môi trường lắp đặt:

• Môi trường ven biển / độ ẩm cao: Tuyệt đối sử dụng nhôm định hình hoặc inox 316 kết hợp chân đế Pedestal điều chỉnh [9].
• Môi trường đô thị / dân dụng: Có thể sử dụng thép mạ kẽm G90 hoặc tre nén khối, nhưng phải đặc biệt lưu ý cao độ thoát nước và thông gió [5].
• Tiêu chuẩn thi công bất biến: Không bao giờ thỏa hiệp với khoảng cách xương vượt quá 465mm và luôn sử dụng phụ kiện inox 304 đồng bộ [4].

Việc tuân thủ các hướng dẫn chọn substrate chuẩn không chỉ giúp nâng tuổi thọ sàn tre lên trên 25 năm mà còn giúp kiến trúc sư hoàn toàn yên tâm về chất lượng công trình, giảm thiểu tối đa các rủi ro bảo trì và khiếu nại từ chủ đầu tư trong dài hạn [1].

Tài liệu tham khảo

[1]  6 bước thi công sàn gỗ nhựa ngoài trời bền đẹp. http://sannhuahienhoa.com/tin-tuc/6-buoc-thi-cong-san-go-nhua-ngoai-troi-ben-dep

[2]  Tại sao thi công sàn gỗ nhựa ngoài trời cần hệ khung xương?. https://sanngoaitroi.com/tai-sao-thi-cong-san-go-nhua-ngoai-troi-can-he-khung-xuong

[3]  MOSO® Bamboo X-treme® Outdoor Decking Installation Instruction (2020). https://www.moso-bamboo.com/wp-content/uploads/EN_Installation-Instruction_Bamboo_X-treme-Decking_2020_LQ-1.pdf

[4]  Hướng dẫn thi công sàn tre ngoài trời – Ali Việt Nam. https://alivietnam.vn/hd-thi-cong-san-tre-ngoai-troi-1240/

[5]  Galvanized Steel Decking: What It Is, Why It Matters, and How to Specify It Right – Steel Deck Institute. https://sdi.org/resources/news-and-blog/galvanized-steel-decking-what-it-is-why-it-matters-and-how-to-specify-it-right/

[6]  Best Metals to Use Outdoors | Corrosion Resistant Metals – Canopy Solutions. https://canopy-solutions.com/best-metals-to-use-outdoors/

[7]  Dasso NZ Installation Manual – EBOSS. https://www.eboss.co.nz/assets/literature/519/51763/Dasso-NZ-Installation-Manual.pdf

[8]  Life Cycle Analysis: Aluminum vs. Steel – Association de l’aluminium du Canada. https://aluminium.ca/wp-content/uploads/2022/11/aac_life-cycleanalysis_deloitte_maadi-en.pdf

[9]  Stainless vs. Galvanized Steel: Corrosion Resistance, Life-Cycle Cost Analysis – MWalloys. https://www.mwalloys.com/stainless-vs-galvanized-steel-corrosion-resistance-life-cycle-cost-analysis/

[10]  Giải mã độ bền của thép không gỉ – Sơn Hà SSP Việt Nam. https://sonhassp.com/giai-ma-do-ben-cua-thep-khong-gi/

[11]  MOSO® Bamboo N-durance® Outdoor Decking Installation Instructions. https://www.moso-bamboo.com/wp-content/uploads/EN-Booklet_Bamboo_N-durance_Decking_Installation-Instruction_LQ.pdf

[12]  MOSO® Bamboo X-treme® Outdoor Decking Installation Instruction (2019). https://www.moso-bamboo.com/wp-content/uploads/ENS_Installation-Instruction_Bamboo_X-treme-Decking_2019_LQ.pdf

[13]  Best Practices for Deck Ventilation (And Why It Matters) – Decks & Docks. https://www.decks-docks.com/best-practices-for-deck-ventilation

[14]  Why Most Under-Deck Drainage Systems Fail (And What Actually Works). https://admiral-spacemaker.com/why-most-under-deck-drainage-systems-fail-and-what-actually-works/

[15]  Get LEED® Credits With ResinDek® Panels. https://www.resindek.com/resources/leed
